HOWTO: ASUS RT-N14U → OpenWrt (через TFTP PUT, без UART)
HOWTO: ASUS RT-N14U → OpenWrt (через TFTP PUT, без UART)
Модель: ASUS RT-N14U
Платформа: MT7620
Flash: 8 MB
RAM: 64 MB
Цель:
Загрузка OpenWrt без вскрытия корпуса и без UART,
с последующей установкой во flash.
Инструменты:
- ПК с Windows
- tftpd64
- Ethernet-кабель
Файлы:
- openwrt-23.05.6-ramips-mt7620-asus_rt-n14u-initramfs-kernel.bin
- openwrt-23.05.6-ramips-mt7620-asus_rt-n14u-sysupgrade.bin
ШАГ 1. Подготовка сети на ПК
--------------------------------
IPv4 (вручную):
IP-адрес: 192.168.1.75
Маска: 255.255.255.0
Шлюз: не задавать
Wi-Fi на ПК отключить.
Подключение:
ПК ↔ LAN-порт роутера
ШАГ 2. Подготовка tftpd64
--------------------------------
Запустить tftpd64 от имени администратора.
Вкладка: TFTP Client
Host: 192.168.1.1
Port: (пусто)
Local File:
openwrt-23.05.6-ramips-mt7620-asus_rt-n14u-initramfs-kernel.bin
ШАГ 3. Перевод роутера в Recovery Mode
--------------------------------
1. Отключить питание роутера
2. Зажать кнопку RESET
3. Подать питание
4. Дождаться медленного мигания индикатора Power
Роутер находится в режиме recovery (CFE активен).
ШАГ 4. Загрузка initramfs
--------------------------------
Нажать кнопку PUT в tftpd64.
Признаки успеха:
- передача файла начинается сразу
- ошибок передачи нет
- роутер зависает на 1–2 минуты
- затем автоматически перезагружается
ШАГ 5. Загрузка OpenWrt (initramfs)
--------------------------------
После перезагрузки:
- роутер доступен по адресу 192.168.1.1
- загружается временный OpenWrt (initramfs)
- доступна веб-панель LuCI
ШАГ 6. Установка OpenWrt во flash
--------------------------------
Через LuCI выполнить обновление прошивки
файлом:
openwrt-23.05.6-ramips-mt7620-asus_rt-n14u-sysupgrade.bin
После прошивки роутер перезагружается
и запускается в полноценном OpenWrt.
Примечания:
--------------------------------
- CFE ASUS RT-N14U чувствителен к IP-адресу клиента
- IP 192.168.1.75 стабильно принимается
- ICMP (ping) в recovery может отсутствовать — это нормально
- TFTP PUT работает надёжнее, чем ожидание RRQ
- UART и вскрытие корпуса не требуются
Статус:
--------------------------------
Устройство живо.
OpenWrt установлен.
Реанимация не потребовалась.
DAHUA DVR0404LF-AS (SpyMAX RA-2504LE)
DAHUA DVR0404LF-AS (SpyMAX RA-2504LE)

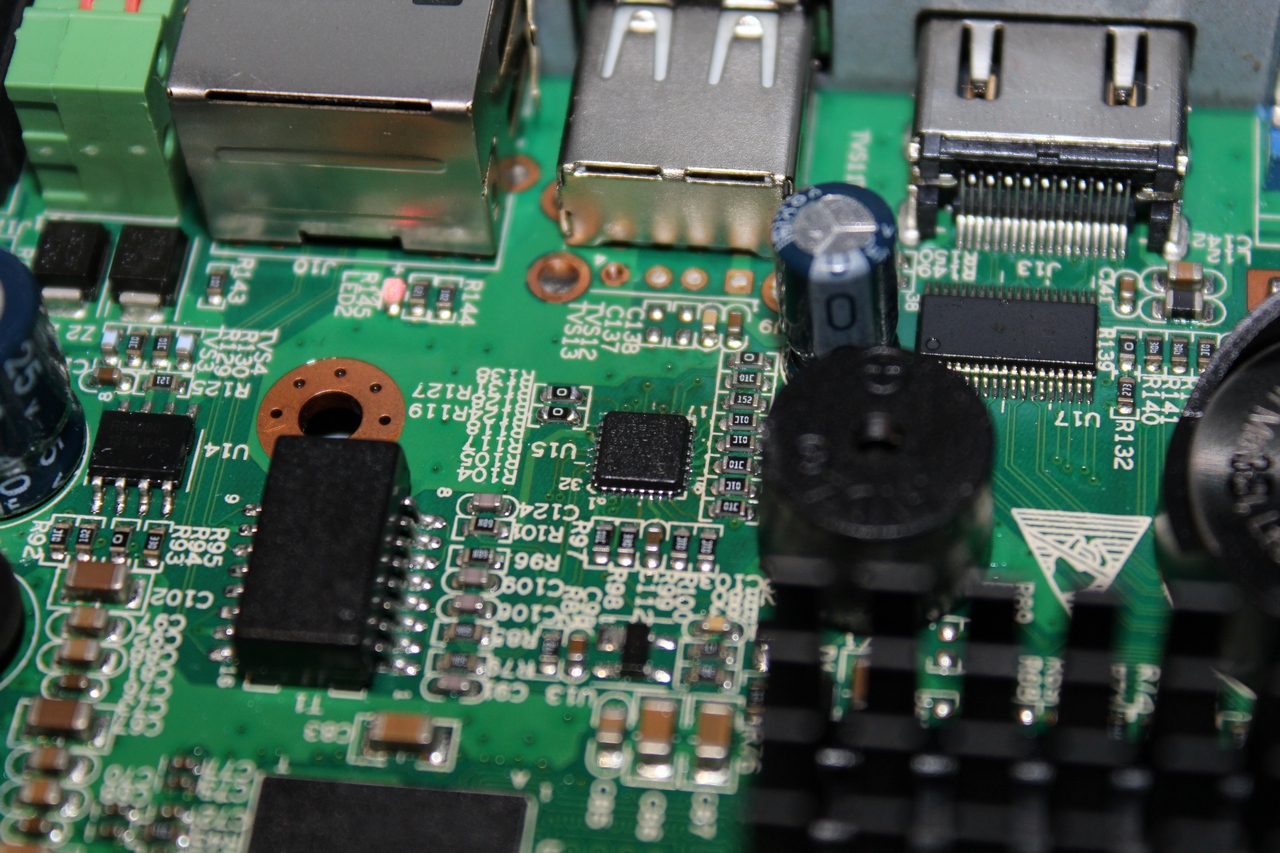

Ремонт сетевого контроллера на DAHUA DVR0404LF-AS (SpyMAX RA-2504LE), все дело сводится к замене микросхемы lan8710a
В процессе замены микросхемы было установлено, что после выпаивания старой микросхемы с регистратора, он перестал загружаться.
Так как это был первый мой опыт по перепайке микросхем в таком корпусе, то раза с третьего мне удалось ее припаять, чтобы регистратор стал загружаться.
MB MS7696 spi flash restore jspi1 connestor from GZUt programmer
MB MS7696 spi flash restore jspi1 connestor from GZUt programmer
В общем, после неудачного обновления прошивки (все сделал по мануалу, а после прошивки и перезапуска материнка не запустилась версия БИОС 2.0 щьется из под Винды) на материнской плате MSI (ms 7696) A75ma-g55.

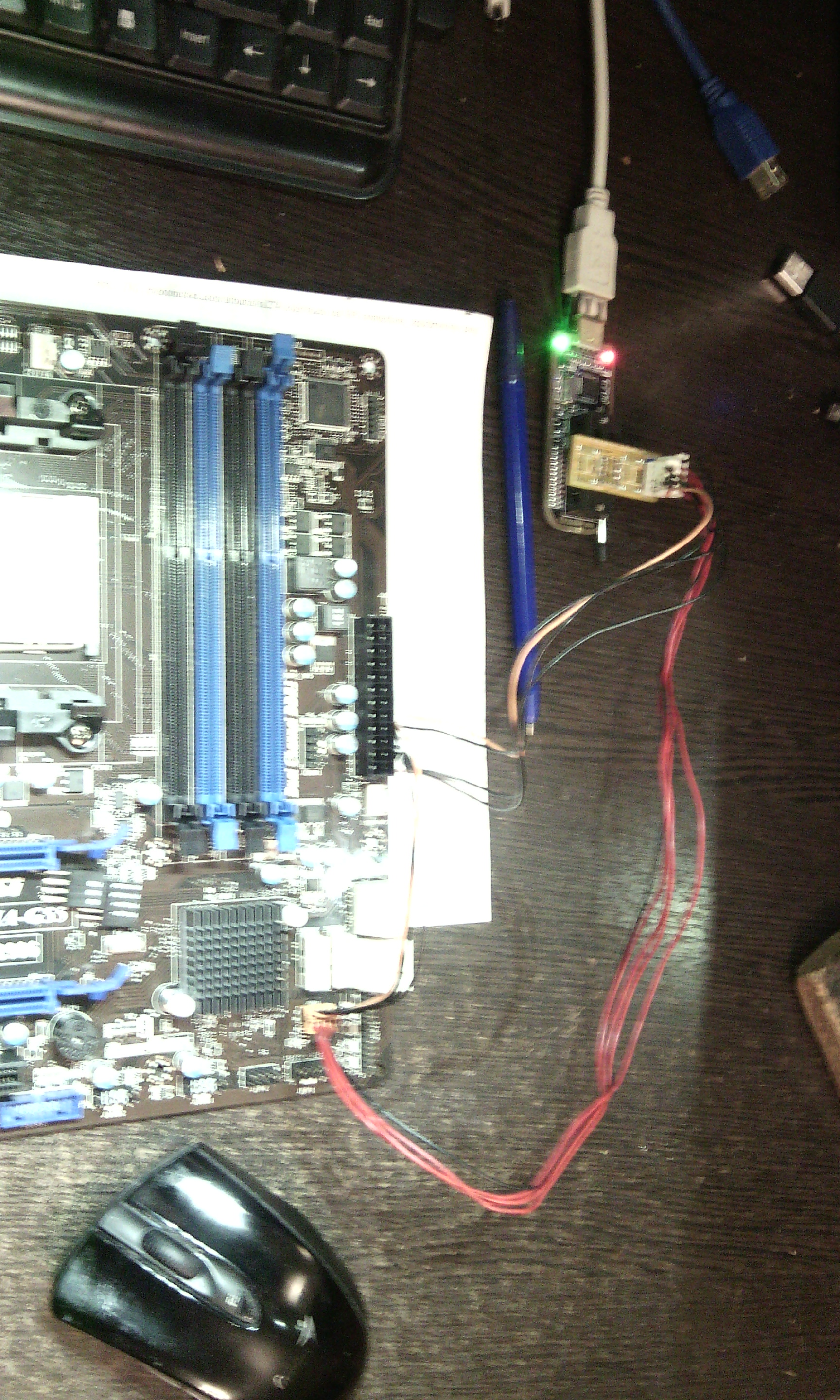

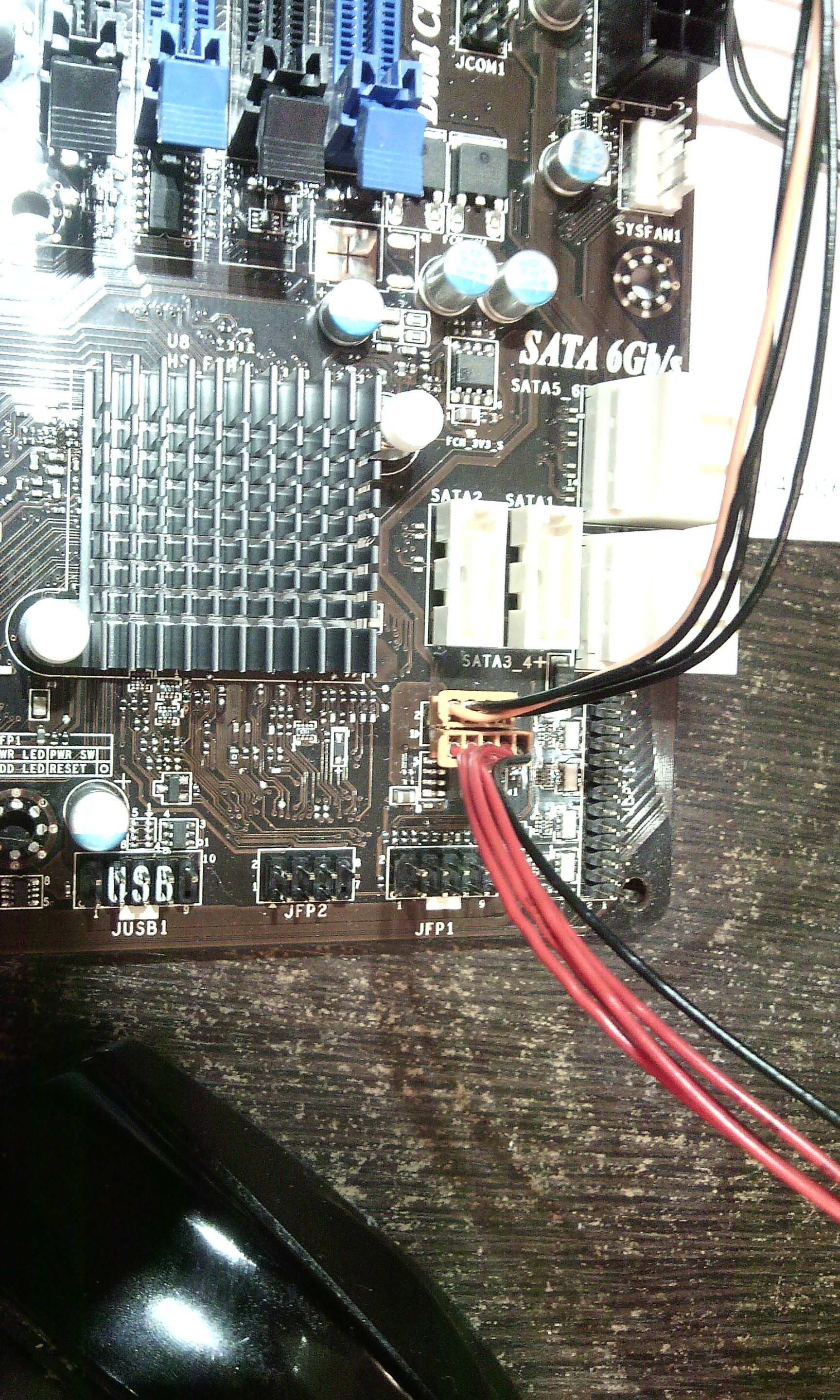

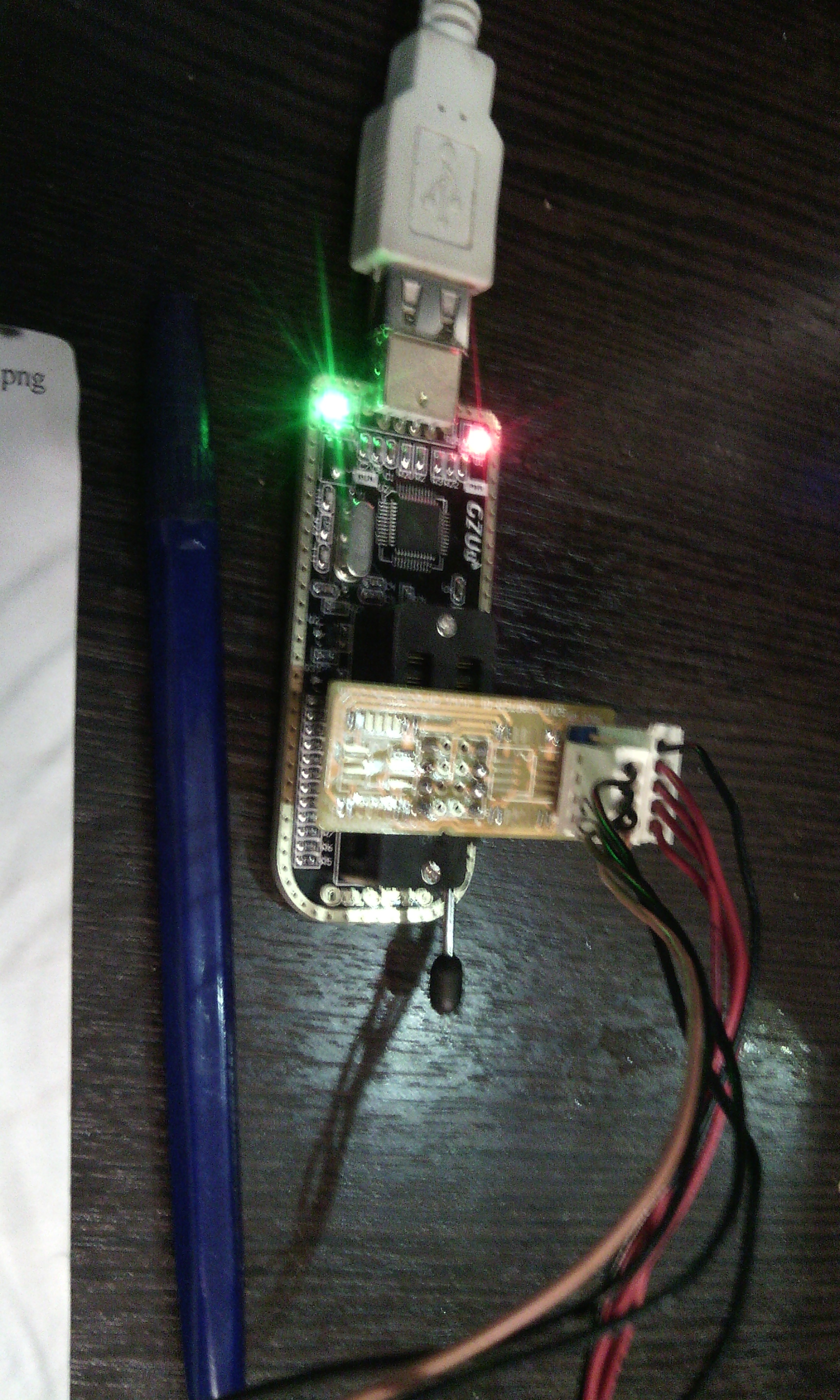

решил попробовать востановить bios через разъем jspi1. благо все было под рукой (программатор GZUT OnePro, подходящий шлейф с гнездом 2мм)
по началу все шло как по маслу.

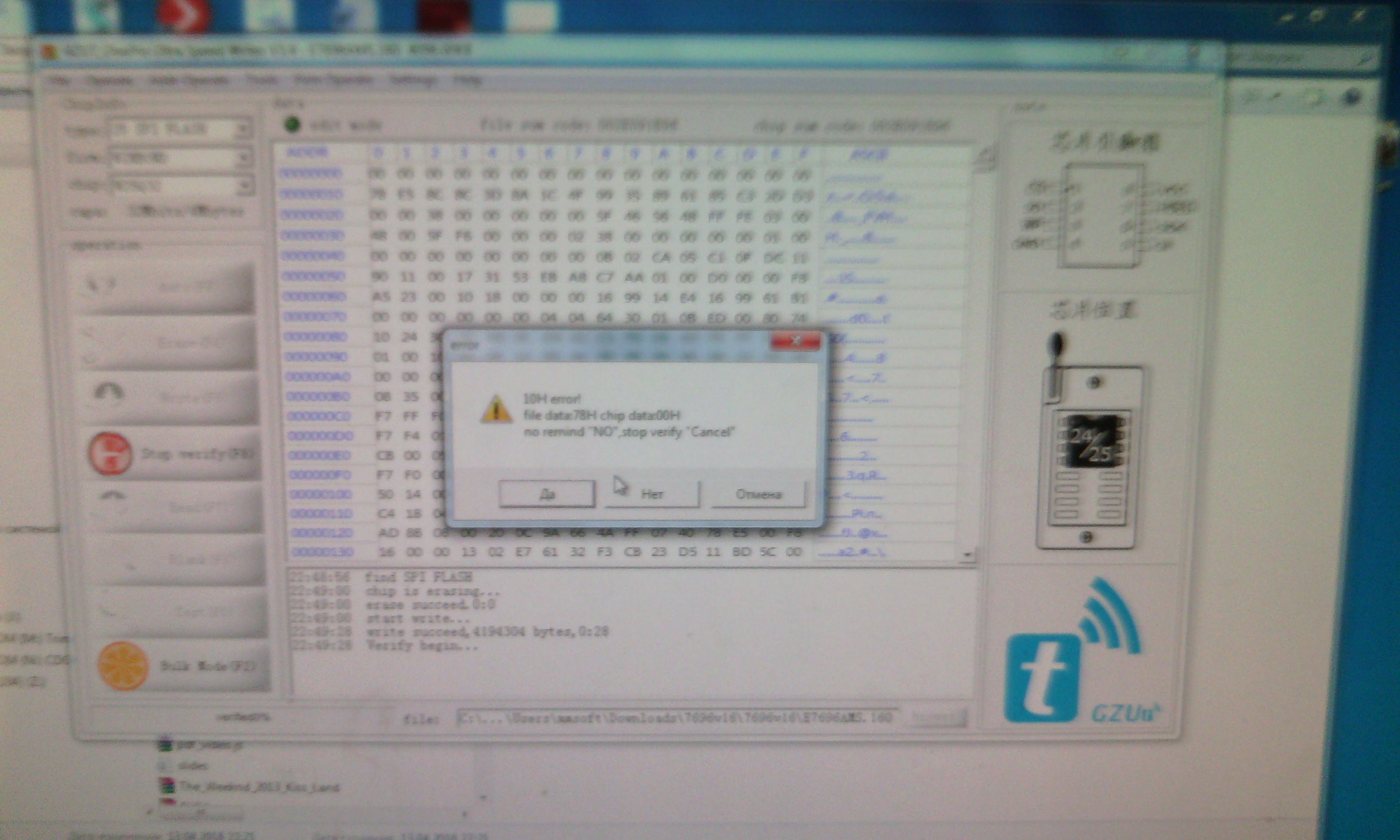

с первого раза флешка определилась программатором, я скачал с нее старый образ, затем залил туда новый образ, и тут при проверке оказывается, что прошивка запысалась с мусором. раз 5 повторил процедуру, мусор появляется в разных местах.
я маленько нагуглил, что бываю проблемы с напряженим питания флешки. произвел замер напруги в момент записи образа флехи, оказалось, что в это время подается 2.8 вольта. флешка w25q32.
я решил запитать микруху от литиевого аккума, понизив напругу через диод.
В итоге всех манипуляций, прошивка встала наместо как и надо.
и маленько фоток:
